300x Widerstände Sortiment Metallschicht 0,25W

Widerstände Sortiment Metallschicht — 30 Werte, 300 Bauteile, eine Box

Widerstände Sortiment Metallschicht mit 300 präzisen Widerständen in 30 verschiedenen Werten: Dieses Set deckt den Bereich von 1Ω bis 4,7MΩ ab und liefert damit die Grundlage für nahezu jedes Elektronikprojekt. Jeder Wert ist zehnfach vorhanden, sodass auch bei mehreren Projekten gleichzeitig genügend Bauteile zur Verfügung stehen. Die mitgelieferte Sortierbox hält alle Widerstände übersichtlich geordnet und griffbereit.

Ob Prototyping, Reparatur oder Ausbildung — ein gut sortiertes Widerstände Sortiment Metallschicht gehört in jede Werkstatt. Die Metallschicht-Bauform mit ±1% Toleranz eignet sich besonders dort, wo es auf genaue Werte ankommt: in Messschaltungen, Spannungsteilern und Filtern. Mit 0,25W Belastbarkeit sind die Widerstände für die allermeisten Anwendungen in der Signalverarbeitung und Steuerungstechnik ausgelegt.

Warum ein Widerstands-Sortiment?

Widerstände sind das am häufigsten verwendete passive Bauteil in der Elektronik. Wer regelmäßig Schaltungen aufbaut, repariert oder experimentiert, steht immer wieder vor der gleichen Frage: Welchen Wert brauche ich, und habe ich ihn vorrätig? Einzelbestellungen kosten Zeit und Versandgebühren. Ein Sortiment löst dieses Problem vollständig.

Beim Prototyping auf dem Steckbrett lassen sich Schaltungen sofort mit den passenden Widerstandswerten bestücken, ohne auf eine Lieferung warten zu müssen. Bei der Reparatur defekter Geräte — ob Retro-Konsolen, Verstärker oder Netzteile — ist der passende Ersatzwiderstand direkt zur Hand. In der Ausbildung und im Unterricht ermöglicht das Sortiment praktische Übungen mit realen Bauteilen, statt nur mit Simulationen zu arbeiten.

In unserer Werkstatt greifen wir bei Reparaturen und Eigenentwicklungen täglich auf solche Sortimente zurück. Ein fehlender Widerstandswert kann ein ganzes Projekt um Tage verzögern. Genau deshalb haben wir dieses Widerstände Sortiment Metallschicht zusammengestellt: Es enthält die gängigsten Werte der E12- und E24-Reihe und deckt damit den Großteil aller Standardanwendungen ab.

Widerstände Sortiment — Lieferumfang

Menge	Bauteil	Details

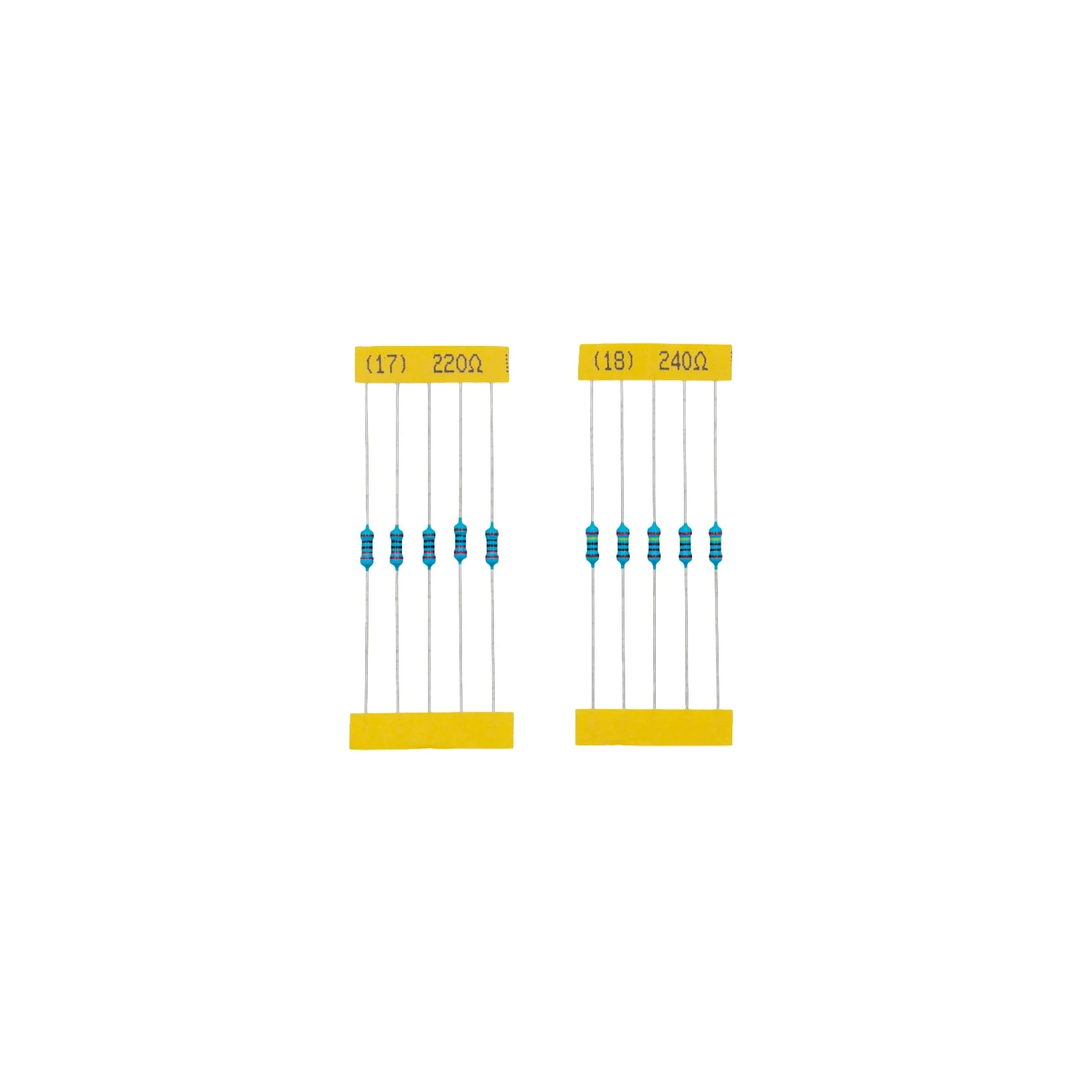

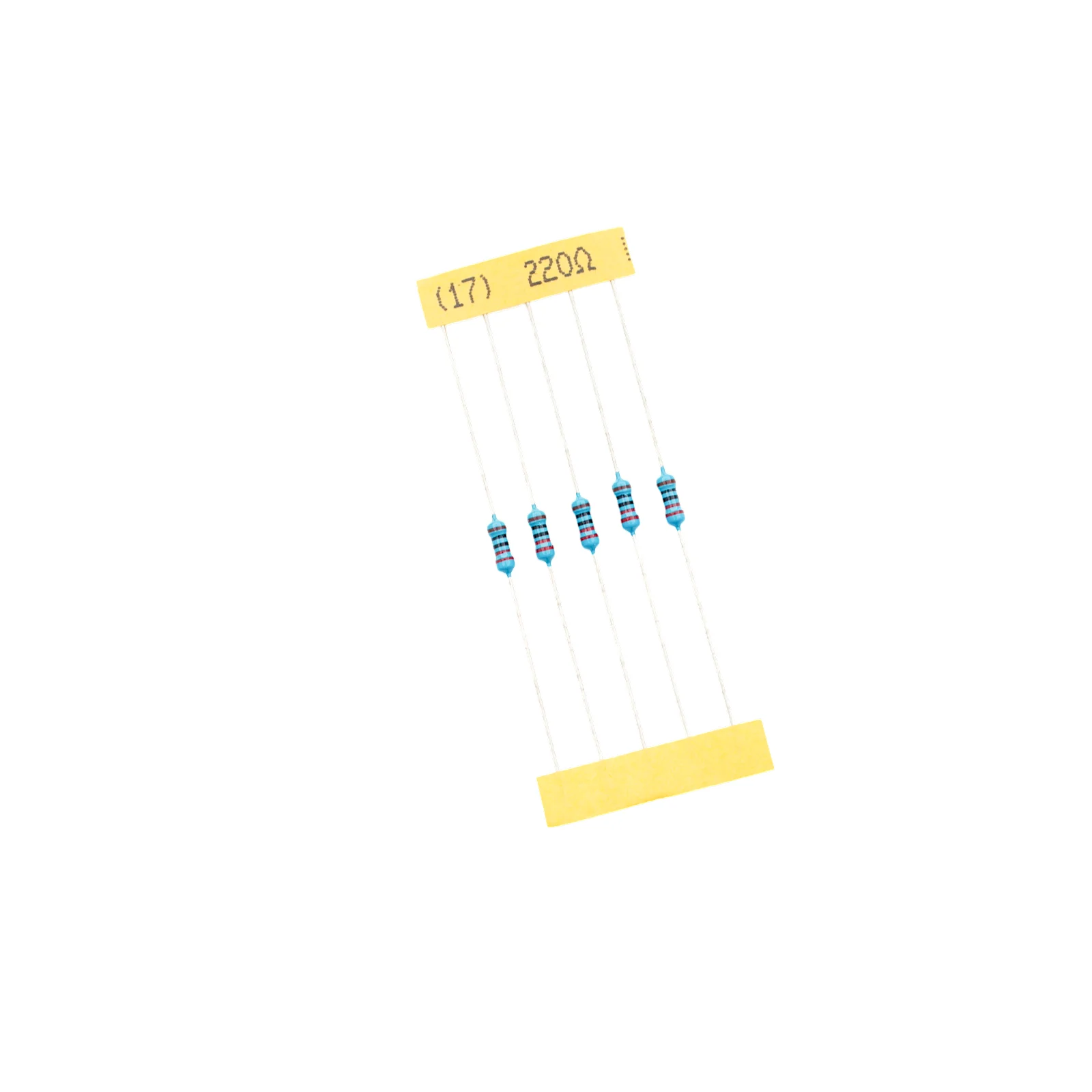

300 Stück	Metallschicht-Widerstände	30 Werte × 10 Stück, axial, ±1%, 0,25W
1 Stück	Sortierbox	Kunststoffbox mit beschrifteten Fächern
1 Stück	Wertliste	Übersicht aller enthaltenen Widerstandswerte

Die 30 enthaltenen Werte umfassen gängige Standardwerte der E-Reihe. Die genaue Auflistung liegt dem Set als Wertliste bei. Typische Werte sind unter anderem 10Ω, 100Ω, 220Ω, 330Ω, 470Ω, 1kΩ, 2,2kΩ, 4,7kΩ, 10kΩ, 47kΩ, 100kΩ und 1MΩ.

Widerstände Sortiment Metallschicht — Präzision für anspruchsvolle Projekte

Metallschicht-Widerstände (Metal Film) unterscheiden sich in mehreren Punkten von den älteren Kohleschicht-Widerständen (Carbon Film). Der wichtigste Vorteil: Die Toleranz liegt bei ±1% statt der üblichen ±5% bei Kohleschicht. Das bedeutet, dass der tatsächliche Widerstandswert sehr nah am aufgedruckten Nennwert liegt.

Für einfache Anwendungen wie Pull-up-Widerstände oder Strombegrenzung vor LEDs spielt die Toleranz eine untergeordnete Rolle. Sobald jedoch Spannungsteiler, Messbrücken oder Filterschaltungen aufgebaut werden, macht der Unterschied zwischen 1% und 5% Abweichung einen spürbaren Unterschied im Ergebnis. Metallschicht-Widerstände zeigen außerdem ein deutlich geringeres Rauschen als Kohleschicht — ein Vorteil in Audio-Schaltungen und empfindlichen Messverstärkern.

Ein weiterer Vorteil ist die bessere Langzeitstabilität. Metallschicht-Widerstände verändern ihren Wert über die Lebensdauer weniger stark als Kohleschicht-Bauteile. Auch der Temperaturkoeffizient fällt geringer aus, was bei schwankenden Umgebungstemperaturen zu stabileren Schaltungsergebnissen führt.

30 Werte von 1Ω bis 4,7MΩ — für jedes Projekt der richtige Wert

Der Bereich von 1Ω bis 4,7MΩ deckt praktisch alle Standardanwendungen ab. Niedrige Werte im Bereich 1Ω bis 100Ω finden sich in Strommessschaltungen, Emitterwiderständen und Schutzschaltungen. Mittlere Werte zwischen 100Ω und 10kΩ sind die am häufigsten eingesetzten Werte in der Elektronik: Hier liegen Pull-up- und Pull-down-Widerstände, Basiswiderstände für Transistorstufen und Vorwiderstände für LEDs.

Höhere Werte ab 10kΩ aufwärts kommen in Spannungsteilern, RC-Gliedern und als Feedback-Widerstände in Operationsverstärker-Schaltungen zum Einsatz. Die Megaohm-Werte (1MΩ und darüber) werden seltener benötigt, sind aber für hochohmige Eingangsstufen und bestimmte Timerschaltungen unverzichtbar.

Dass im Widerstände Sortiment Metallschicht jeder Wert zehnfach vorhanden ist, hat einen praktischen Grund: Bei Projekten mit mehreren identischen Kanälen — etwa einem Stereo-Verstärker oder einer mehrkanaligen Sensorauswertung — werden gleiche Werte mehrfach benötigt. Außerdem bleibt so auch nach einigen Projekten noch ein Vorrat für spätere Arbeiten.

Voraussetzungen und typische Einsatzbereiche

Die Widerstände im Widerstände Sortiment Metallschicht sind bedrahtete THT-Bauteile (Through-Hole Technology) in axialer Bauform. Sie eignen sich für die Bestückung von Lochrasterplatinen, Steckbrettern und konventionellen Leiterplatten mit Durchsteckmontage. Für die Verarbeitung wird ein Lötkolben mit feiner Spitze und Elektroniklot benötigt.

Typische Einsatzbereiche umfassen:

• Prototyping und Schaltungsentwicklung auf Steckbrettern
• Reparatur von Unterhaltungselektronik, Retro-Konsolen und Audiogeräten
• Aufbau von Eigenentwicklungen auf Lochrasterplatinen
• Ausbildung und Unterricht in Elektronik-Grundlagen
• Maker-Projekte mit Arduino, Raspberry Pi und ähnlichen Plattformen
• Instandsetzung von Netzteilen, Verstärkern und Steuerungen

Für SMD-Projekte (Surface-Mount) sind diese Widerstände nicht geeignet. Wer ausschließlich mit SMD-Bauteilen arbeitet, benötigt ein separates SMD-Widerstands-Sortiment.

Die im Widerstände Sortiment Metallschicht enthaltenen Bauteile stammen von Chanzon, einem auf passive Bauelemente spezialisierten Hersteller. Metallschicht-Widerstände dieser Qualitätsstufe erfüllen die Anforderungen der internationalen Norm IEC 60115 für Festwiderstände.

Häufige Fragen zum Widerstände Sortiment Metallschicht

Welche Widerstandswerte sind enthalten?

Das Set enthält 30 verschiedene Werte aus der E-Reihe im Bereich von 1Ω bis 4,7MΩ. Die vollständige Auflistung liegt dem Set als gedruckte Wertliste bei. Typische Werte sind 10Ω, 100Ω, 220Ω, 470Ω, 1kΩ, 4,7kΩ, 10kΩ, 47kΩ, 100kΩ und 1MΩ — ergänzt durch weitere Zwischenwerte.

Sind die Widerstände für SMD-Projekte geeignet?

Nein. Die enthaltenen Widerstände sind bedrahtete THT-Bauteile in axialer Bauform. Sie sind für Durchsteckmontage auf Leiterplatten, Lochrasterplatinen und Steckbretter ausgelegt. Für SMD-Bestückung werden separate Bauteile in den entsprechenden Gehäuseformen (0402, 0603, 0805 usw.) benötigt.

Kann ich das Set für Retro-Konsolen-Reparaturen verwenden?

Ja. Viele Widerstände in älteren Konsolen und Computern lassen sich durch Metallschicht-Widerstände mit vergleichbarem oder identischem Wert ersetzen. Die ±1% Toleranz ist dabei mindestens gleichwertig zu den original verbauten Kohleschicht-Widerständen. Vor dem Austausch sollte der defekte Widerstand identifiziert und der korrekte Wert anhand des Farbcodes oder Schaltplans bestimmt werden.

Was bedeutet ±1% Toleranz?

Die Toleranzangabe beschreibt die maximale Abweichung des tatsächlichen Widerstandswerts vom aufgedruckten Nennwert. Bei ±1% weicht ein Widerstand mit dem Nennwert 1kΩ im ungünstigsten Fall um 10Ω nach oben oder unten ab — der tatsächliche Wert liegt also zwischen 990Ω und 1010Ω. Das ist deutlich genauer als ±5%-Widerstände, bei denen der gleiche Nennwert zwischen 950Ω und 1050Ω streuen kann.

Inhalt des Sets

Menge	Typ	Widerstandsbereich	Toleranz	Leistung	Hersteller
300 (30 × 10)	Metallschicht, axial	1Ω – 4,7MΩ	±1%	0,25W	Chanzon



Produkteigenschaften

Eigenschaft	Details
Produkttyp	Bauteile-Sortiment
Bauteiltyp	Metallschicht-Widerstände (THT, axial)
Hersteller	Chanzon
Toleranz	±1%
Leistung	0,25W (¼W)
Widerstandsbereich	1Ω – 4,7MΩ (30 verschiedene Werte)

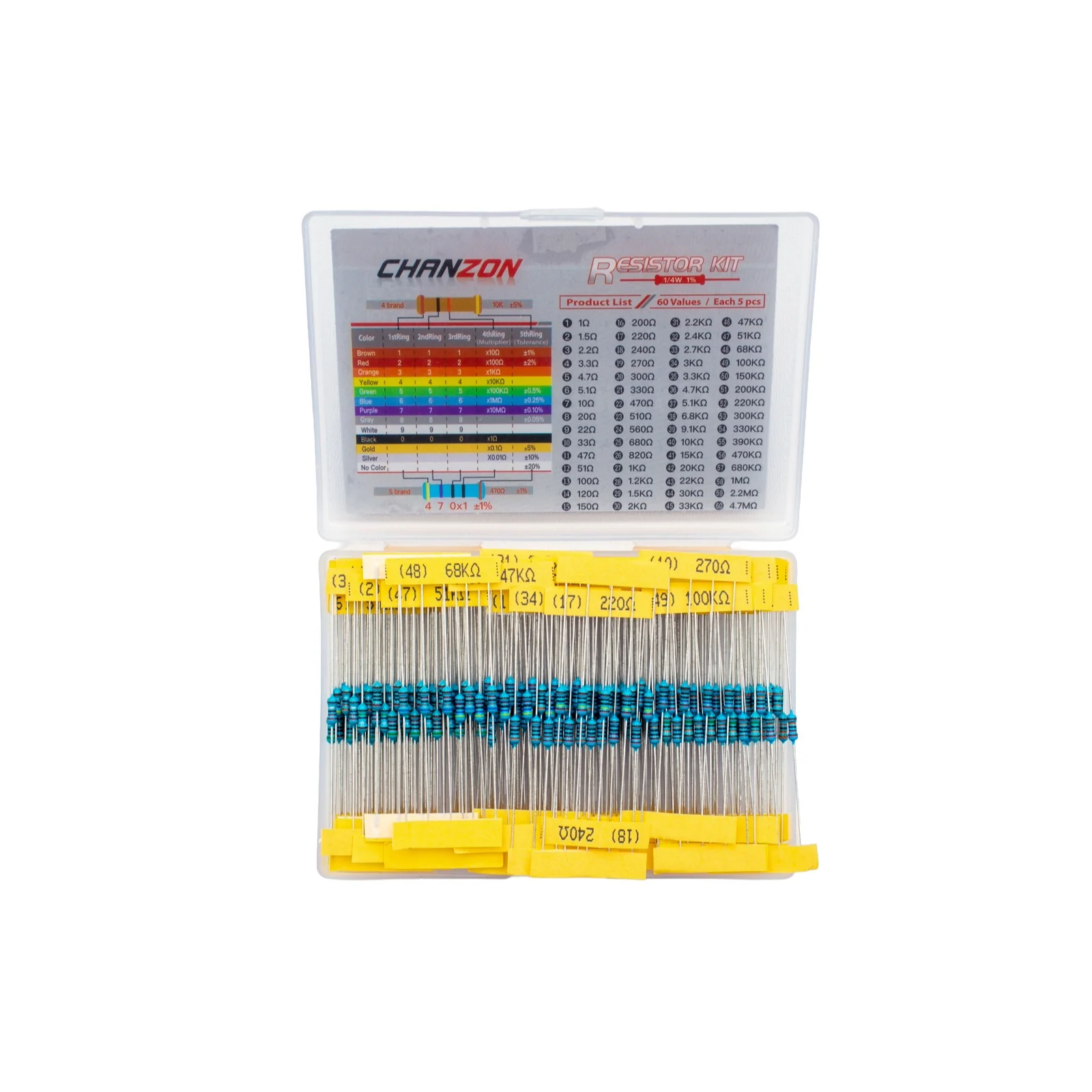

Verpackung	Sortierbox mit beschrifteten Fächern
Lieferumfang	300 Widerstände + Wertliste
Zustand	Neu

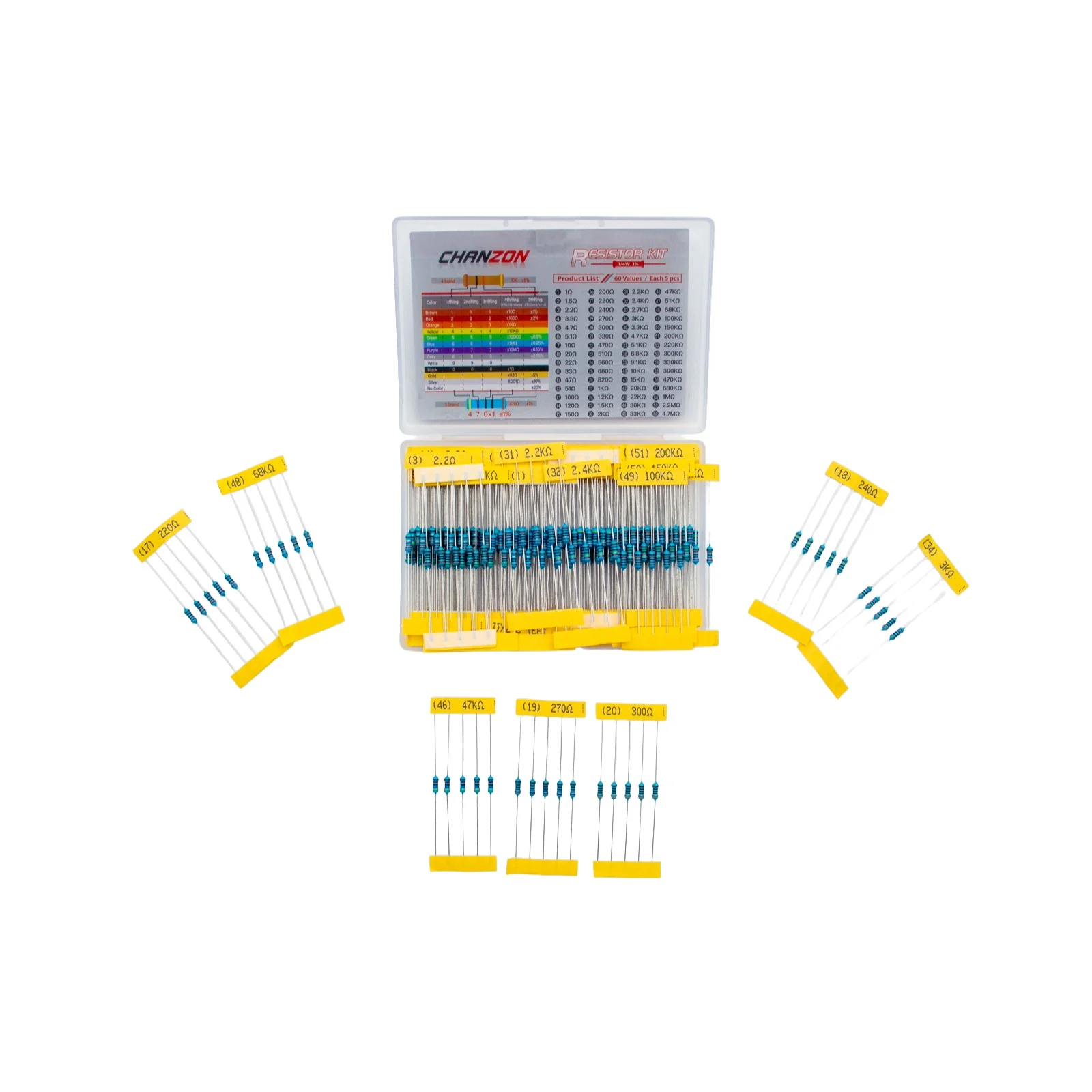

300 Metallschicht-Widerstände, Sortierbox, Wertliste
