- 2A Ausgangsstrom — doppelt so viel wie der Standard-7805
- Pin-kompatibel mit der gesamten 78xx-Serie
- Bewährt in NES, SNES, Mega Drive und weiteren Retro-Konsolen
- Original STMicroelectronics Neuware, RoHS-konform

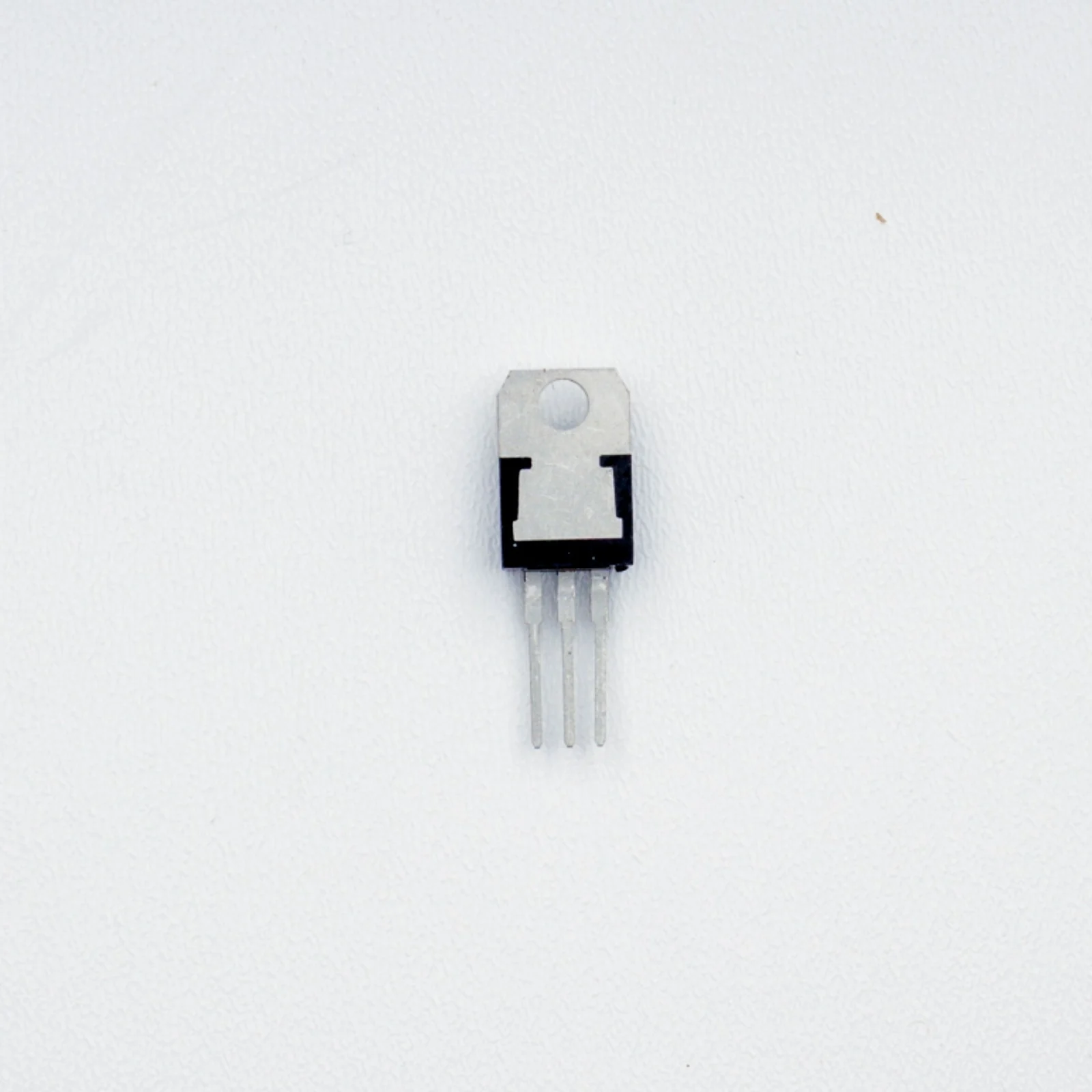

L78S05CV Spannungsregler +5V 2A TO-220 STMicroelectronics
1,10 € – 92,90 €
100 in stock
L78S05CV Spannungsregler (L78S05 Voltage Regulator) von STMicroelectronics — ein linearer 5V 2A Festspannungsregler im TO-220 Gehäuse. Pin-kompatibel mit der gesamten 78xx-Serie und damit das ideale 7805 2A Ersatzteil für Retro-Konsolen wie NES, SNES oder Mega Drive sowie für Elektronik-Projekte. Originale STMicroelectronics Neuware, RoHS-konform.
L78S05CV Spannungsregler — 5V / 2A im TO-220 Gehäuse
Der L78S05CV von STMicroelectronics ist ein linearer Festspannungsregler mit einer stabilen Ausgangsspannung von +5 V und einem maximalen Ausgangsstrom von 2 A. Im robusten TO-220-3 Gehäuse eignet sich dieser 5V 2A Spannungsregler sowohl für Reparaturen an Retrokonsolen als auch für eigene Elektronik-Projekte. International ist das Bauteil auch als L78S05 Voltage Regulator bekannt.
Warum der L78S05CV statt eines Standard-7805?
Der 78S05 Spannungsregler ist die stärkere Variante des weit verbreiteten 7805 — mit 2 A statt nur 1 A Ausgangsstrom bei identischem Pinout im TO-220 Gehäuse. Damit ist der L78S05CV das perfekte 7805 2A Ersatzteil, wenn die Originalschaltung mehr Strom benötigt als ein Standard-7805 liefern kann.
Spannungsregler für Retro-Konsolen Reparatur
Viele klassische Spielkonsolen wie NES, SNES, Sega Mega Drive und Atari-Systeme verwenden Spannungsregler der 78xx-Serie in ihrer Stromversorgung. Der L78S05CV ist pin-kompatibel und eignet sich als Ersatz oder Upgrade für defekte 5 V-Regler im TO-220 Gehäuse. Bitte vor dem Einbau die Teilenummer des verbauten Reglers prüfen.
Typische Einsatzgebiete
Retro-Konsolen Reparatur: Austausch defekter Spannungsregler in NES, SNES, Mega Drive, Atari, Neo Geo und anderen Konsolen mit 5 V-Versorgung
Elektronik-Projekte: Stabile 5 V-Versorgung für Mikrocontroller (Arduino, ESP32), LEDs, Sensoren und andere Schaltungen
Prototyping: Schnelle und zuverlässige Spannungsregelung auf Breadboards und Lochrasterplatinen
Industrielle Anwendungen: Robuste Spannungsregelung in Steuerungen und Netzteilen
Häufige Fragen (FAQ)
Was ist der Unterschied zwischen 7805 und 78S05?
Beide liefern +5 V Ausgangsspannung im TO-220 Gehäuse. Der entscheidende Unterschied: Der 78S05 (L78S05CV) liefert bis zu 2 A Ausgangsstrom, der Standard-7805 nur 1 A. Pinout und Gehäuse sind identisch, der 78S05 ist also ein direkter, leistungsstärkerer Ersatz.
Braucht der L78S05CV einen Kühlkörper?
Das hängt von der Verlustleistung ab: (Eingangsspannung − 5 V) × Ausgangsstrom. Bei 12 V Eingang und 1 A Last fallen bereits 7 W an — ein Kühlkörper ist dann zwingend nötig. Bei geringer Last oder kleiner Spannungsdifferenz reicht das TO-220 Gehäuse oft aus.
Passt der L78S05CV in mein NES / SNES / Mega Drive?
Der L78S05CV ist pin-kompatibel mit der 78xx-Serie und ein gängiges Ersatzteil für Konsolen, die einen 5 V-Regler im TO-220 Gehäuse verwenden. Vor dem Einbau die Teilenummer des verbauten Reglers und die Pinbelegung prüfen.
Mengenrabatt verfügbar
Dieses Bauteil ist in verschiedenen Stückzahlen erhältlich — von Einzelstück bis 100er-Pack. Ideal für Werkstätten, die regelmäßig Retro-Konsolen reparieren, oder für größere Elektronik-Projekte.
Lieferumfang
Spannungsregler L78S05CV von STMicroelectronics — Lieferumfang entspricht der gewählten Stückzahl. Versand als Brief möglich.
Technische Daten
| Typ | Linearer Festspannungsregler |
| Teilenummer | L78S05CV |
| Hersteller | STMicroelectronics |
| Ausgangsspannung | +5V (fest) |
| Max. Ausgangsstrom | 2,0A |
| Eingangsspannung | 7V – 35V |
| Dropout-Spannung | ca. 2V (typisch bei 2A; Eingangsspannung mindestens 7V empfohlen) |
| Gehäuse | TO-220-3 |
| Pinbelegung | 1: Input — 2: GND — 3: Output |
| Pin-Kompatibilität | 78xx-Serie (7805, 78S05) |
| Betriebstemperatur | 0°C bis +125°C (max. Sperrschichttemperatur) |
| Schutzfunktionen | Überlast, Kurzschluss, thermisch (alle integriert) |
| Empf. Eingangskondensator | min. 330 nF |
| Empf. Ausgangskondensator | min. 100 nF |
| RoHS | Konform |
Spannungsregler L78S05CV – Lieferumfang entspricht der gewählten Stückzahl
Hersteller
retronexus.io
Inh. Sebastian Scharf
Parsevalstrasse 5
82256 Fürstenfeldbruck
Verantwortliche Person in der EU
retronexus.io
Inh. Sebastian Scharf
Parsevalstrasse 5
82256 Fürstenfeldbruck
Sicherheitshinweise
- Dieses Bauteil ist für den Einbau durch Personen mit Elektronik-Kenntnissen vorgesehen.
- Vor dem Einbau das Gerät vom Stromnetz trennen und Kondensatoren entladen lassen.
- Auf korrekte Polarität achten — falsch angeschlossene Spannungsregler können zerstört werden.
- Ein Kühlkörper ist empfohlen, sobald die Verlustleistung (Eingangsspannung minus 5V, multipliziert mit dem Ausgangsstrom) 1W übersteigt. Beispiel: Bei 12V Eingang und 1A Last fallen 7W Verlustleistung an — ein Kühlkörper ist dann zwingend nötig.
- Maximale Eingangsspannung von 35V nicht überschreiten.
- Verlustleistung und Wärmeentwicklung bei der Gehäuseauswahl berücksichtigen.
- Nicht geeignet für Kinder unter 14 Jahren — Verschluckungsgefahr bei Kleinteilen.
- Elektronische Bauteile gehören nicht in den Hausmüll. Entsorgung gemäß den örtlichen Vorschriften für Elektro- und Elektronikaltgeräte (WEEE).
